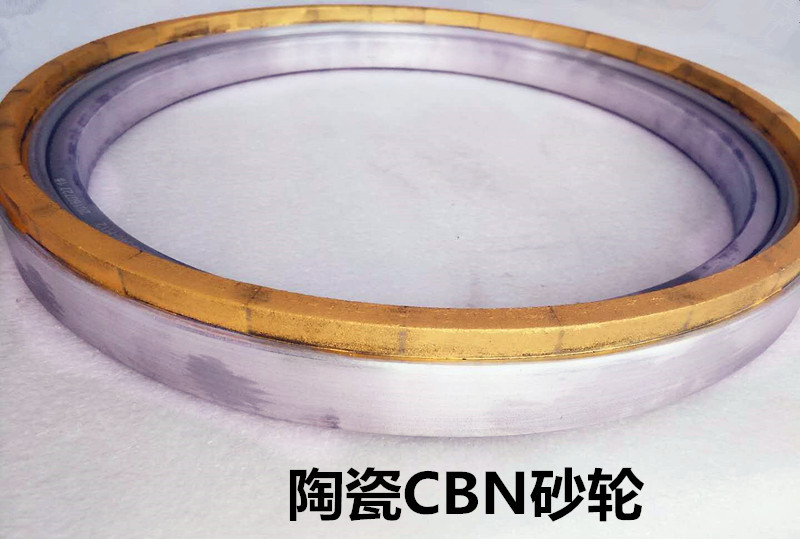

陶瓷CBN砂轮的特性

人气：52发表时间：2018-07-31【大中小】

   陶瓷结合剂CBN磨具是实现高速、高效、高精磨削的首选高性能磨具产品。已在汽车液压顶杆、凸轮轴、曲轴、油泵油嘴、机床部件、轴承、刀具等许多加工用途取得了很好的磨削应用效果，制备技术可以满足各种规格工件需要，使用线速度可达到160m/s。
    陶瓷CBN砂轮磨料粒度选择
      磨料粒度一般根据被加工工件的表面粗糙度和加工效率的要求确定超硬磨料粒度，同时还要考虑结合剂结合能力的影响、磨削方式影响（如磨平面、端面、外圆、内孔等）。
      磨料粒度与加工表面粗糙度的关系如下表：

粒度号	表面粗糙度 Ra/μm
70/80~100/120	1.6~0.8
100/120~170/200	0.8~0.2
170/200~230/270	0.4~0.2

不同磨削工序的磨具推荐选择的粒度号如下表：

粗磨	70/80~120/140
半精磨	120/140~200/230
精磨细磨	200/230~M22/36
研磨抛光	M22/36以细

      ※粒度范围，通常陶瓷结合剂（V）选100/120~200/230的粒度。
    陶瓷CBN砂轮对磨床的要求
      陶瓷CBN砂轮对磨床有较高的要求。磨床应具有高的刚性，良好的抗震性，热稳定性，较高的砂轮主轴精度和回转速度，主轴轴向窜动小于3μm,径向跳动小于5μm,进给均匀准确,最小进给量小于2μm/次。
    陶瓷CBN砂轮磨具的修整
      陶瓷CBN砂轮不需经常修整，但在初始安装和使用磨钝后需要进行整形和修锐。陶瓷CBN砂轮整形和修锐同时进行，多颗粒金刚石滚轮特别适用于陶瓷CBN砂轮的修整。
      ★规格尺寸

外径D	环宽X	外径D	环宽X	外径D	环宽X	外径D	环宽X	厚度T	孔径H
200	5、10	300	5、10	450	5、10	750	5、10	10~50	50~305
230	10	350	5、7、10	500	5、10	900	5、10
250	5、10	400	5、10	600	5、10	1065	5、10
T、H、E、I、U可根据客户要求加工
